L’outil indispensable pour le contrôle des faisceaux d’accélérateur



  • Lynx permet de répondre aisément aux besoins de plus en plus exigeants de contrôle qualité des faisceaux  d’accélérateurs. Il simplifie et automatise un grand nombre de procédures depuis l’analyse du faisceau selon les protocoles normalisés jusqu’aux fonctions évoluées du contrôle des MLC et des plans de dose

  • Son logiciel, bien qu’intégrant de nombreuses possibilités, dispose d’une interface d’utilisation particulièrement simple et ergonomique

  • Pouvant être placé sur la table d’irradiation ou embarqué sur le porte accessoires de tous types d'accélérateurs, sa manipulation est aisée ainsi que son raccordement à l’ordinateur réalisé par un simple câble de faible section (RJ45)






Contrôle du profil du faisceau

  •  Cette fonction de base se réalise simplement et rapidement :

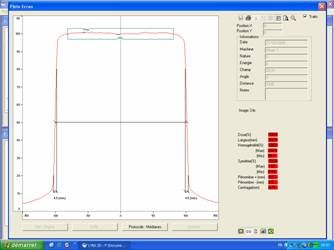

    Immédiatement après irradiation le logiciel permet l’analyse du faisceau selon le protocole normalisé choisi.







Sont affichés:

  • Le profil du faisceau

  • Le centrage du faisceau

  • La zone d'intérêt du protocole utilisé

  • Les données du protocole

  • Leurs valeurs numériques

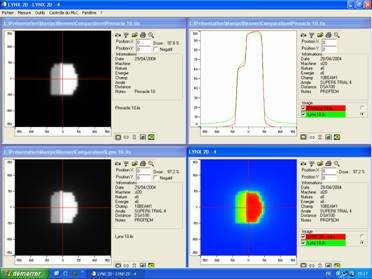

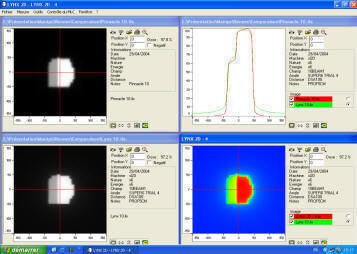

Comparaison de quatre acquisitions

  • Acquisition des images en temps réel

  • Superposition de quatre images en représentation profils ou isodose

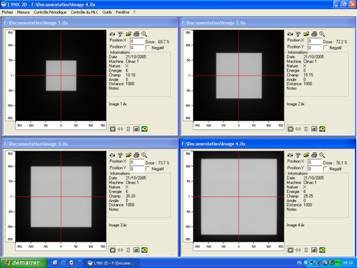

Affichage principal des acquisitions

  Superposition des acquisitions

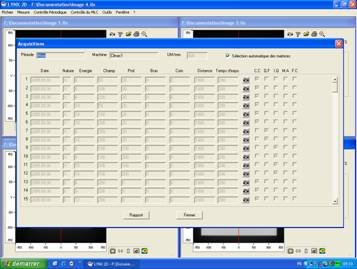

Contrôle périodique automatisé



Il automatise et édite un rapport  des contrôles définis dans le décret du 27 juillet 2007 de l’agence française de sécurité sanitaire des produits de santé.



Ces contrôles, entièrement programmable par l’utilisateur tant en photons qu’en électrons, sont :

  • Correspondance champ lumineux champ irradié

  • Dimension du faisceau

  • Homogénéité

  • Symétrie

  • Pénombres

  • Indice de qualité

  • Orthogonalité et symétrie des mâchoires

  • Transmission des filtres en coin

  • Angle des filtres dynamiques







Génération des rapports sous divers formats  "Excel, ASCCI, Bloc-notes"

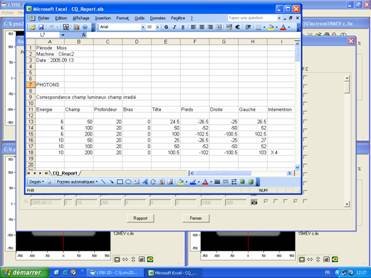

Affichage du rapport en format "Excel"





  • Exploration rapide des résultats

  • Identification des valeurs hors tolérances








Contrôle automatique du MLC



  • Basé sur la comparaison faisceau réel/faisceau théorique (DICOM RT plan ou fichier de lames) cette procédure est entièrement automatisée

  • Extrêmement appréciable en fonctionnement classique, elle devient indispensable en IMRT

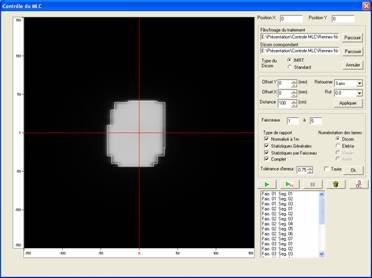

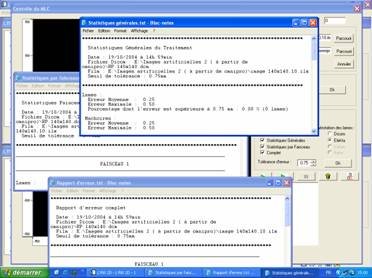

Après l’irradiation et en une fraction de seconde trois rapports sont générés (en format texte sur cette vue)



  • Le premier donne des informations synthétisées permettant d’apprécier rapidement le bon fonctionnement du MLC (Erreur max et moyenne des lames et mâchoires)

  • En cas d’anomalies, les deux autres rapports permettent d’identifier finement la lame ou la mâchoire présentant un mauvais positionnement

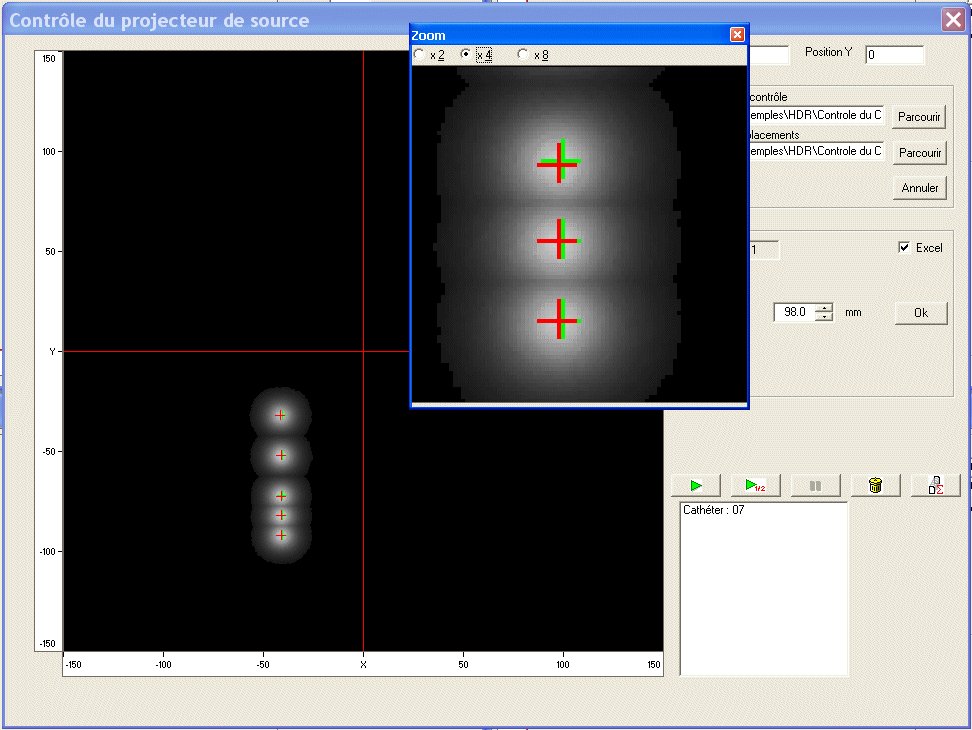

Contrôle de la source en Curiethérapie Haut débit







  • Basé sur la comparaison de la position réelle de la source avec celle définie dans un fichier de déplacement cette procédure permet de vérifier le bon positionnement et l'exactitude du temps d'arrêt de la source dans les différents cathéters



  • En fin de contrôle deux rapports sont édités : le premier fournit une information de synthèse, le deuxième précise cathéter par cathéter et pour chaque position de la source les erreurs de positionnement et du temps d'arrêt










Contrôle de la dose en IMRT



  • Cette fonction sera particulièrement appréciée en IMRT. Elle permet de comparer la distribution de dose  mesurée au plan de dose du TPS pour l’ensemble des faisceaux d’une séquence d’irradiation

  • On pourra appliquer des traitements mathématiques entre les deux images  (addition, moyenne, soustraction, différence et indice gamma)








Calibration

  • Un outil de calibration permet à l’utilisateur de contrôler ou de calibrer la réponse de Lynx par rapport à des dispositifs éprouvés : cuve à eau, film, matrice de chambre, etc..

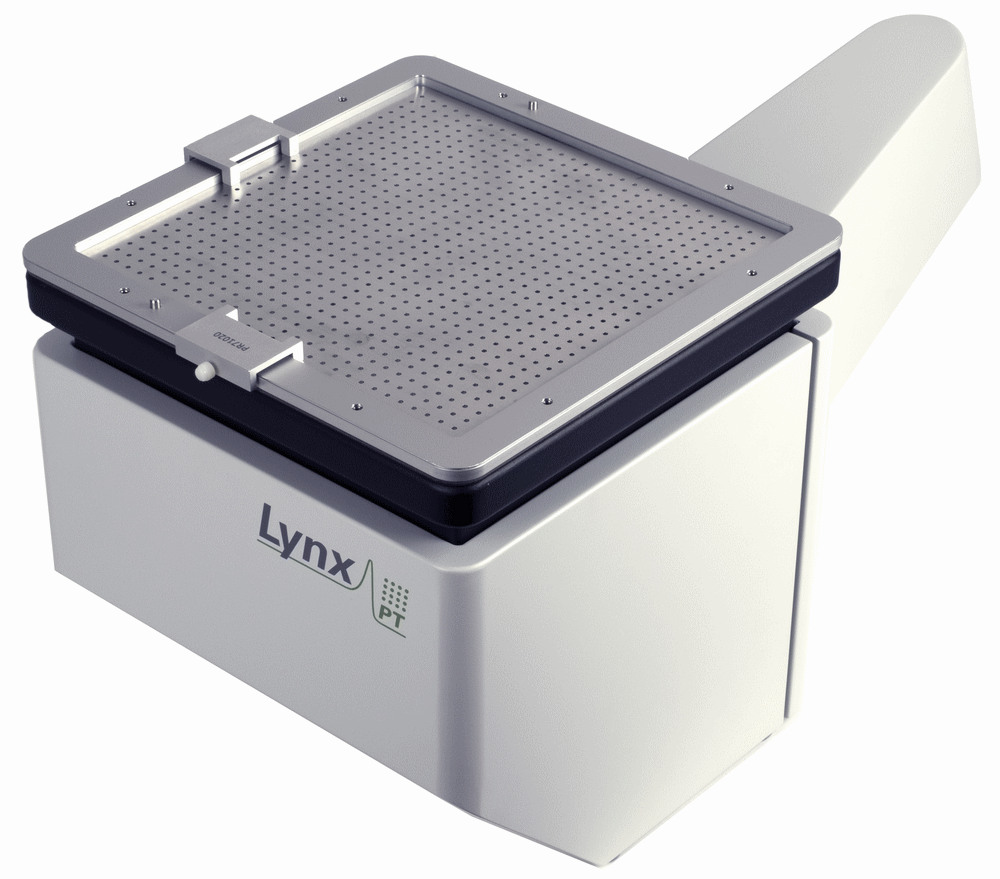

  • Une plaque de référence, PR71020, disposée sur le Lynx permet par une simple procédure d'irradiation (électrons ou protons) de calibrer sa géométrie avec une précision meilleure que 0.1 mm








Caractéristiques générales

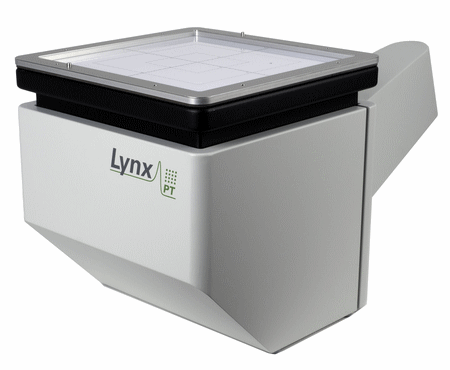

Lynx



  • Surface d’analyse : 300 x 300 mm

  • Nombre de pixels et résolution d’analyse :1200x1200 pixels, 0.25 mm de résolution

  • Distorsion de géométrie : < 0.15 mm dans une surface de 280 x 280 mm < 0.5 mm ailleurs

        < 0.1 mm après calibration avec la plaque PR71020


  • Gamme d’énergie: 60Co à 25 MV en photons, 4 à 25 Mev en électrons, 230 MeV en Proton

  • Dimensions : 360 x 360 x 720 mm

  • Connections par cable Ethernet

  • Adaptation mécanique pour tous types de porte accessoires

  • Housse ou caisse de rangement (transport) incluse

  • Poids :< 11 Kg





SOft

Fonctionnant sous Windows 64 bits version 7 ou 10,  il se compose de plusieurs modules:



  • Module de base

    • Indispensable à l’utilisation du Lynx, il assure le pilotage de la tête de mesure en mode « Photo » ou « Film ».

    • Il permet également:

      • La représentation simultanée de quatre images différentes

      • Leur représentation en mode Image, profils, 3D et isodose

      • La superposition des représentations profils ou isodose

      • Le contrôle du faisceau selon protocoles normalisés

      • L’importation de fichiers extérieurs

        • DICOM RT plan

        • DICOM Image

        • Plan de dose des TPS

        • Images Tiff

        • Autre format de fichiers possible

      • L’exportation des données Lynx

      • L’impression des résultats

      • Un outil mathématique (addition, moyenne, soustraction, différence et indice gamma) des images



  • Module Automatisation du Contrôle Périodique

    • Il automatise et édite un rapport  des contrôles définis dans le décret du 2 mars 2004 de l’agence française de sécurité sanitaire des produits de santé.

    • Ces contrôles, entièrement programmables par l’utilisateur tant en photons qu’en électrons, sont :

      • Correspondance champ lumineux champ irradié

      • Dimension du faisceau

      • Homogénéité

      • Symétrie

      • Pénombres

      • Indice de qualité

      • Orthogonalité et symétrie des mâchoires

      • Transmission des filtres en coin



  • Module Automatisation du Contrôle du MLC

    • Destiné à contrôler le positionnement des lames des MLC il automatise complètement cette procédure en comparant la forme du faisceau à la position théorique des lames définie dans un fichier DICOM.

    • Cette automatisation sera aussi bien appréciée en radiothérapie conventionnelle qu’en IMRT

    • En fin de contrôle un rapport détaillé des erreurs de positionnement de chaque lame pour chaque champ d’irradiation est fourni.



    Module Automatique du contrôle de la source en curiethérapie Haut débit

    • Basé sur la comparaison de la position réelle de la source avec celle définie dans un fichier de déplacement cette procédure permet de vérifier le bon positionnement et l'exactitude du temps d'arrêt de la source dans des 20 cathéters possibles de l'interface mécanique dédiée

    • En fin de contrôle deux rapports sont édités : le premier fournit une information de synthèse, le deuxième précise cathéter par cathéter et pour chaque position de la source les erreurs de positionnement et du temps d'arrêt.



  • Module IMRT

    • Il permet de comparer les plans de doses reçu par le Lynx aux plans de doses du TPS. La comparaison des deux peut être effectuée avec les outils mathématiques fournis en standard





N’hésitez pas à nous contacter pour toutes informations complémentaires.
